O Manipulator M5 da 3ARM é um manipulador industrial robusto desenvolvido para movimentação ergonômica e precisa de cargas de até 50 kg, permitindo elevar, posicionar, girar e centralizar peças com controle suave e sensação de “peso zero”.

Projetado para operações industriais exigentes, o equipamento auxilia o operador no manuseio seguro de componentes, reduzindo esforço físico e aumentando a produtividade em linhas de montagem, máquinas-ferramenta e processos de movimentação repetitiva.

O manipulador pode ser configurado com diferentes sistemas de pega, como garra mecânica, magneto, vácuo ou soluções customizadas, adaptando-se a diversos tipos de peças e aplicações industriais.

Especificações Técnicas

Capacidade máxima de carga líquida:
50 kg (110 lb)

Capacidade máxima de carga bruta:
70 kg (154 lb)

Altura do equipamento:
345 mm

Comprimento:
963 mm

Largura:
283 mm

Peso do equipamento:
48 kg

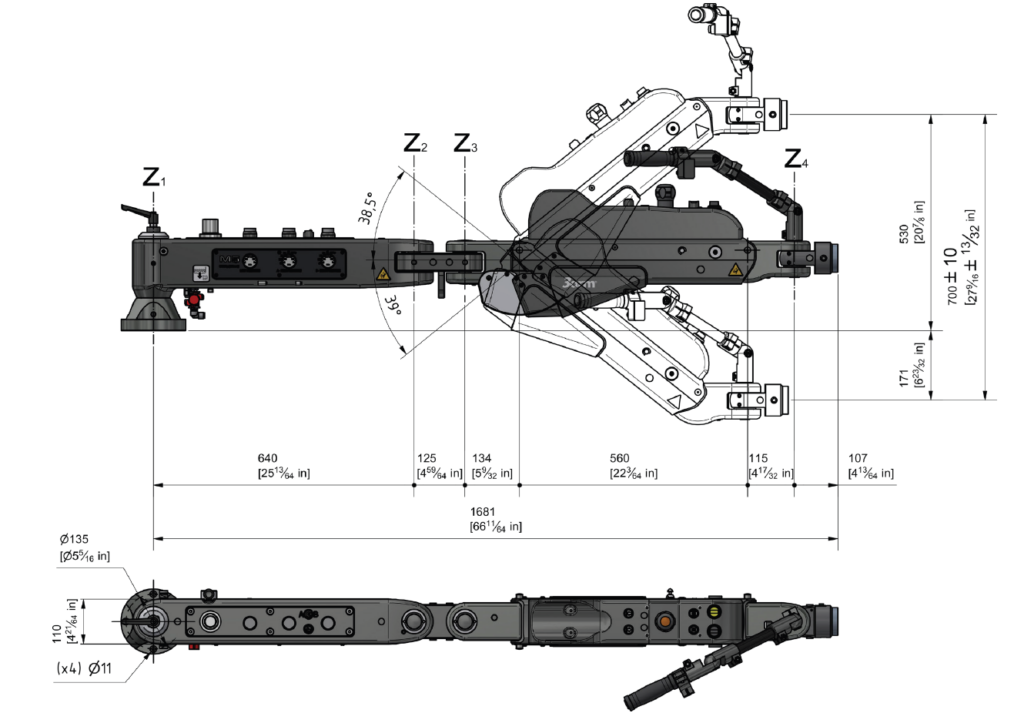

Raio de trabalho no plano XY:
1680 mm

Curso vertical:
aprox. 707 mm

Movimento no plano ZX:
+39° / -38,5°

Rotação eixo Z1:
360°

Rotação eixo Z2:
180°

Rotação eixo Z3:
180°

Fluido de alimentação:
Ar comprimido

Pressão máxima de alimentação:
120 psi (aprox. 8,3 bar)

Pressão máxima de trabalho:
110 psi (aprox. 7,6 bar)

Temperatura de operação:
+5 °C a +50 °C

Umidade relativa máxima:
70%

Ambiente de trabalho:
Ambientes industriais internos

Configurações Disponíveis

O Manipulator M5 pode ser instalado em diferentes configurações conforme a aplicação industrial:

• montagem sobre bancada

• montagem superior ou suspensa

• montagem em coluna ou estrutura dedicada

• extensões para aumento do alcance operacional

Funções e Movimentos

O manipulador permite executar diferentes tipos de movimentos durante a operação:

• elevação e descida da carga

• rotação da peça durante o manuseio

• posicionamento preciso para montagem

• movimentação horizontal e vertical assistida

• manipulação com sensação de carga equilibrada (zero gravity)

Sistemas de Pega

Pode ser equipado com diversos sistemas de fixação da carga:

• Garra mecânica

• Magneto

• Sistema a vácuo

• Dispositivos customizados

Benefícios

• Reduz o esforço físico do operador.

• Melhora a ergonomia do posto de trabalho.

• Permite posicionamento preciso de peças.

• Aumenta produtividade em linhas de montagem.

• Adaptável a diferentes tipos de peças e aplicações industriais.

Aplicações

O Manipulator M5 é amplamente utilizado em:

• linhas de montagem industrial

• carga e descarga de máquinas-ferramenta

• movimentação de peças em processos produtivos

• manipulação de componentes metálicos ou industriais

• processos repetitivos que exigem ergonomia e precisão

Por que escolher o Manipulador M5 3ARM?

O 3ARM M5 oferece uma solução robusta para movimentação assistida de cargas industriais, combinando ergonomia, segurança e precisão operacional. Seu sistema pneumático permite manipular peças com controle suave e posicionamento preciso, reduzindo fadiga do operador e aumentando a eficiência do processo produtivo.
