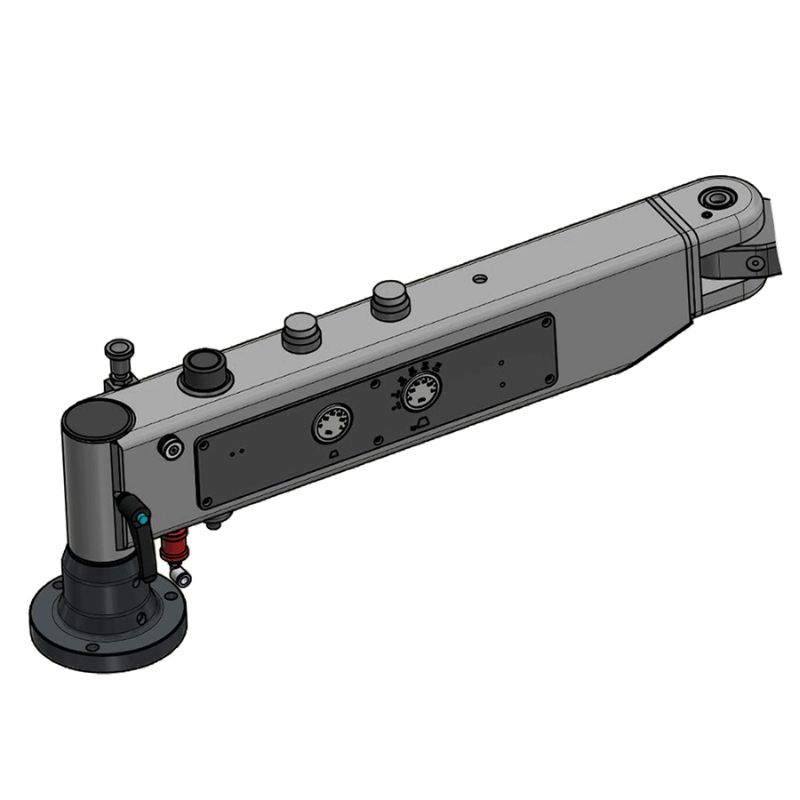

MANIPULADOR INDUSTRIAL M3

O Manipulator M3 da 3ARM é um manipulador industrial leve, projetado para movimentação ergonômica e precisa de cargas de até 25 kg, permitindo ao operador elevar, posicionar, centralizar, girar e assentar peças com sensação de “peso zero”. Seu sistema de operação manual oferece movimentos suaves e controle seguro, reduzindo o esforço físico e aumentando a produtividade em processos industriais.

Versátil, o M3 pode ser configurado com diferentes cabeçotes, sistemas pneumáticos e dispositivos de pega, como garra, magneto, vácuo e soluções customizadas, atendendo aplicações variadas em linhas de montagem, manuseio de componentes e operações que exigem repetibilidade, ergonomia e segurança.

Especificações Técnicas

• Capacidade máxima de carga líquida: 25 kg

• Capacidade máxima de carga bruta (carga + dispositivo de pega): 35 kg

• Altura do equipamento: 399 mm

• Comprimento: 814 mm

• Largura: 225 mm

• Peso do equipamento: 30 kg

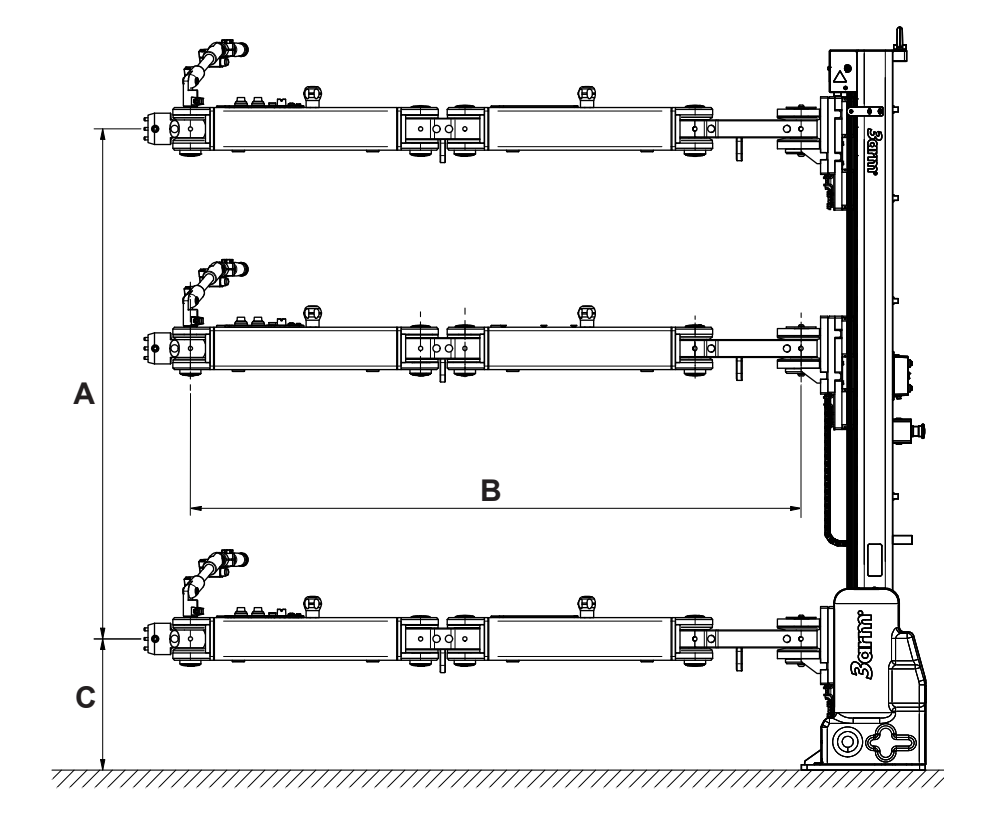

• Raio de trabalho no plano XY: 1462 mm

• Curso vertical: 669 mm

• Movimento no plano ZX: ±42°

• Rotação eixo Z1: 360°

• Rotação eixo Z2: 180°

• Rotação eixo Z3: 180°

• Rotação eixo Z4: 180°

• Fluido de alimentação: ar comprimido

• Pressão máxima de trabalho: 0,7 MPa / 7 bar

• Pressão mínima de trabalho: 0,45 MPa / 4,5 bar

• Consumo pneumático instantâneo máximo: 325 dm³/min

• Temperatura de operação: -10 °C a +50 °C

• Umidade relativa máxima: 70%

• Ambiente de trabalho: ambientes industriais internos

Configurações Disponíveis

• Montagem sobre bancada (Tabletop) com braço radial de 627 mm

• Montagem superior (Ceiling) com braço radial de 627 mm

• Versões customizadas conforme necessidade da aplicação

Funções e Movimentos

O Manipulator M3 pode ser configurado para diferentes tipos de movimento e trabalho, incluindo:

• movimentação horizontal

• rotação manual

• rotação assistida

• movimento giratório (revolving)

• combinações entre giro e rotação manual

Sistemas de Pega

Pode ser equipado com diferentes soluções de fixação da carga, de acordo com a peça e o processo:

• Garra mecânica

• Magneto

• Vácuo

• Dispositivo customizado

Benefícios

• Reduz o esforço físico do operador e melhora a ergonomia do posto de trabalho.

• Permite movimentação precisa e segura de peças com sensação de carga sem peso.

• Melhora a produtividade em operações repetitivas de elevação, posicionamento e montagem.

• Aceita diferentes sistemas de pega para adaptação a várias aplicações industriais.

• Compacto, leve e fácil de manusear dentro da sua faixa de aplicação.

Aplicações

• Linhas de montagem industrial

• Manuseio e posicionamento de componentes

• Processos de carga e descarga de peças

• Operações com necessidade de ergonomia e repetibilidade

• Manipulação de peças cilíndricas, metálicas, lisas ou com geometrias específicas, conforme o dispositivo de pega utilizado.

Por que escolher o Manipulador M3 3ARM?

Porque ele combina ergonomia, precisão e versatilidade em um equipamento compacto, ideal para operações industriais que exigem movimentação manual assistida com segurança e controle. O M3 ajuda a reduzir fadiga, melhorar a qualidade do processo e adaptar o manuseio da carga conforme a necessidade da aplicação.
